Вопрос про генератор

Сообщение DataKnight » 05 июл 2011, 15:59

Всех приветствую! :)
Имеется вопрос такого рода:
Умер генератор, предварительно некоторое время поиздавав предсмертные стоны. Изъял, расчленение идёт как положено. Щётки живы, на вид всё путём. Есть одна видимая "распайка" на выходе обмотки.
Сопротивление обмотки ротора 2,5 Ом.
Собственно и интересует, каким должно быть это самое сопротивление?

Генер Delco Remy 85 A
Аватара пользователя
Николай Пименов
Ветеран клуба АмАвто
Сообщения: 28351
Зарегистрирован: 20 окт 2007, 23:03
Откуда: Самара

Re: Вопрос про генератор

Сообщение Николай Пименов » 05 июл 2011, 16:21

Чистое сопротивление ротора ни о чем не скажет - оно слишком малО, чтобы по нему судить о каких-то неисправностях (нужна очен точная аппаратура измерительная, на самом деле у тебя не 2,5, а 2,5+-0,1, а сопротивление 1 витка - 0,01, чувствуется разница?).
Аватара пользователя
DataKnight
Ветеран клуба АмАвто
Сообщения: 1708
Зарегистрирован: 14 ноя 2008, 20:46
Откуда: Москва (СВАО-Марьина Роща)

Re: Вопрос про генератор

Сообщение DataKnight » 05 июл 2011, 16:42

Николай Пименов писал(а):Чистое сопротивление ротора ни о чем не скажет - оно слишком малО, чтобы по нему судить о каких-то неисправностях (нужна очен точная аппаратура измерительная, на самом деле у тебя не 2,5, а 2,5+-0,1, а сопротивление 1 витка - 0,01, чувствуется разница?).
Это я понял, с толку сбили "советчики" изначально отчего этот вопрос был порождён. А суть была в том, что предел сопротивления ротора в "здоровом" генераторе, якобы должен соответствовать пределу 3,2-4 Ома... Только вот, практика их была с несколько иными генерами.. да и была ли... не знаю..
Аватара пользователя
Николай Пименов
Ветеран клуба АмАвто
Сообщения: 28351
Зарегистрирован: 20 окт 2007, 23:03
Откуда: Самара

Re: Вопрос про генератор

Сообщение Николай Пименов » 05 июл 2011, 16:49

Я ничего про "номинал сопротивления" сказать не могу, ибо обмотка (электродвигателей, оно же - генераторов) обычно мереется "вдоль" - на предмет обрыва и "поперек" (на массу, корпус) - на редмет пробоя. Никаким тестером ты не выявишь межвитковое или надлом обмотки.
Умер со звуками, или как? Стенд что кажет? (на хорошем стенде можно померить и сколько реле-регулятор на щетки выдает в том числе)
Аватара пользователя
DataKnight
Ветеран клуба АмАвто
Сообщения: 1708
Зарегистрирован: 14 ноя 2008, 20:46
Откуда: Москва (СВАО-Марьина Роща)

Re: Вопрос про генератор

Сообщение DataKnight » 05 июл 2011, 17:01

Умирал со звуками, подвывая и подскрипывая. Чего то более конкретного пока нет, вечером препарируем как следует. Со стендом тоже сейчас задумаешься куда податься, раньше околачивался на вднх, сейчас всё оборудование там повышвыривали в хлам.
Ну, что-нибудь измудрим
Аватара пользователя
Николай Пименов
Ветеран клуба АмАвто
Сообщения: 28351
Зарегистрирован: 20 окт 2007, 23:03
Откуда: Самара

Re: Вопрос про генератор

Сообщение Николай Пименов » 05 июл 2011, 17:50

Звуки при вращении - это "здарствуйте новые подшипники". И никакого отношения к электрочасти.
Аватара пользователя
DataKnight
Ветеран клуба АмАвто
Сообщения: 1708
Зарегистрирован: 14 ноя 2008, 20:46
Откуда: Москва (СВАО-Марьина Роща)

Re: Вопрос про генератор

Сообщение DataKnight » 05 июл 2011, 22:45

Николай Пименов писал(а):Звуки при вращении - это "здарствуйте новые подшипники". И никакого отношения к электрочасти.

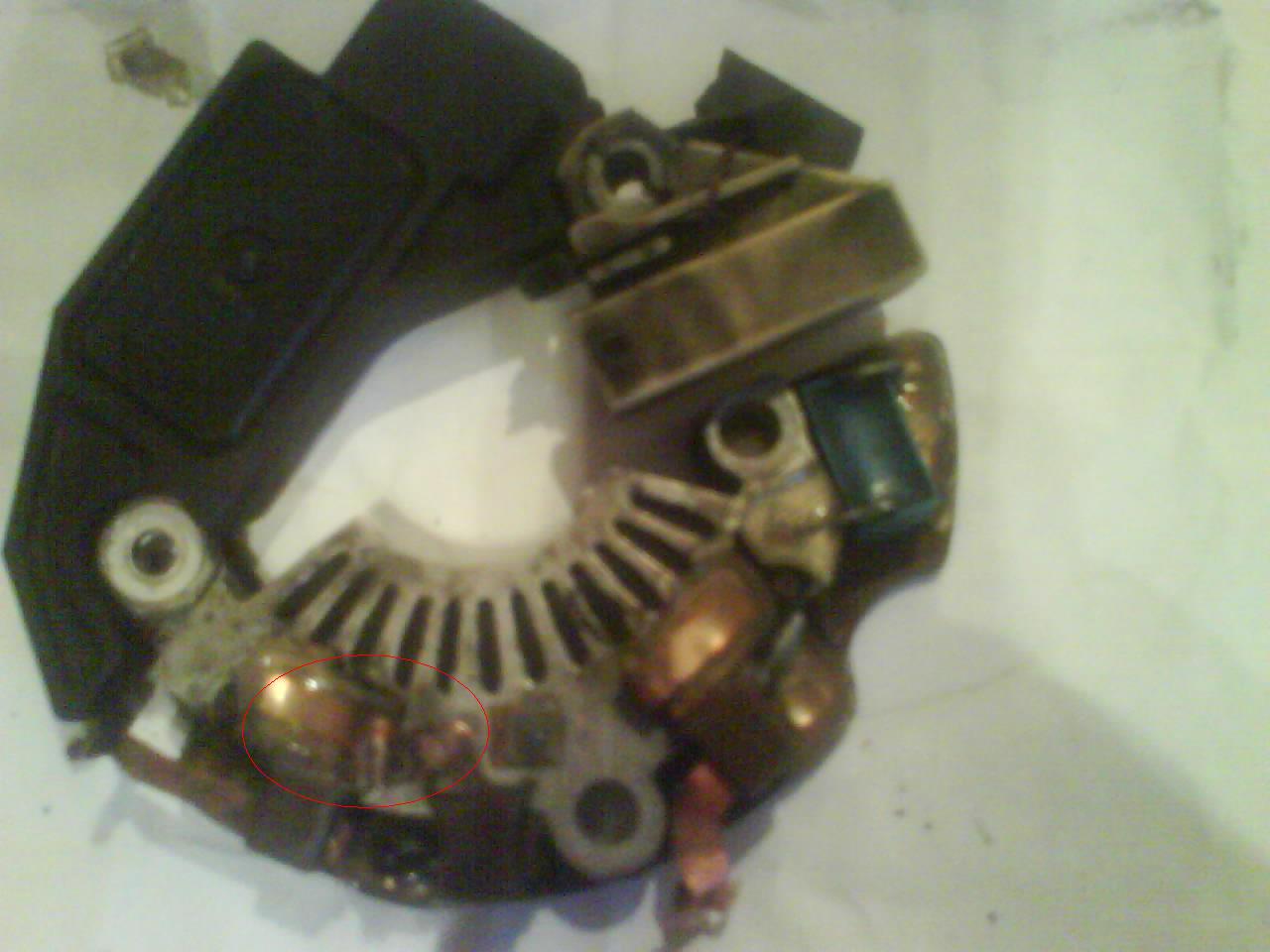

Там в щёточном узле обнаружено некоторое весёлое отлетание контактов. Чем оно вызвано непонятно.
Вот - на отметке. За качество большой пардон, там мало что видно.
К сожалению пайке ничего не подвергается, конкретно в указанном месте категорически. Думаю попробовать поизголяться электрохимическим методом с медным купоросом :D

А вобще генератор был дохловат, "ибей" весьма вдохновил ))) Но всё же хочется доманать этот.
Вложения
Аватара пользователя
Николай Пименов
Ветеран клуба АмАвто
Сообщения: 28351
Зарегистрирован: 20 окт 2007, 23:03
Откуда: Самара

Re: Вопрос про генератор

Сообщение Николай Пименов » 05 июл 2011, 22:46

Не надо заниматься электрохимией в домашних условиях - ничего сильнопутного не выйдет. А картиночку бы таки завесить :)
Аватара пользователя
DataKnight
Ветеран клуба АмАвто
Сообщения: 1708
Зарегистрирован: 14 ноя 2008, 20:46
Откуда: Москва (СВАО-Марьина Роща)

Re: Вопрос про генератор

Сообщение DataKnight » 05 июл 2011, 22:58

Поутру завешу слайду поприличнее. Сейчас пока до аппаратуры доберусь услышу о себе много хороших слов :D Сонное царство, пятак его распротак...

На задней поверхности щёточного узла обильно была нанесена какая-то мазюкалка, видимо со временем, уже преобразовавшаяся в консистенцию ближе к порошку. Что за хрень может быть? Диэлектрик? Имеет важную роль?
В случае сборки обратно с лучшим исходом чем бы это всё замазать, или забить... У меня уже начала вертеться мыслишка о КПТ-19 :roll:
Аватара пользователя
Николай Пименов
Ветеран клуба АмАвто
Сообщения: 28351
Зарегистрирован: 20 окт 2007, 23:03
Откуда: Самара

Re: Вопрос про генератор

Сообщение Николай Пименов » 05 июл 2011, 22:59

Нормальные фотки нам в помощь, ибо там реально ничего не видно...
Аватара пользователя
DataKnight
Ветеран клуба АмАвто
Сообщения: 1708
Зарегистрирован: 14 ноя 2008, 20:46
Откуда: Москва (СВАО-Марьина Роща)

Re: Вопрос про генератор

Сообщение DataKnight » 05 июл 2011, 23:07

да, я сам там ничего не увидел когда перикинул на комп ) полевые условия и боевой мобильник :D
Аватара пользователя
Aerostar
Ветеран клуба АмАвто
Сообщения: 17364
Зарегистрирован: 09 янв 2008, 15:57
Откуда: Псков

Re: Вопрос про генератор

Сообщение Aerostar » 06 июл 2011, 00:09

Ford Aerostar 3.0 '93
Ford Contour 2.0 '95
С5 2.0 '05
Аватара пользователя
DataKnight
Ветеран клуба АмАвто
Сообщения: 1708
Зарегистрирован: 14 ноя 2008, 20:46
Откуда: Москва (СВАО-Марьина Роща)

Re: Вопрос про генератор

Сообщение DataKnight » 06 июл 2011, 12:50

Aerostar писал(а):Такой и такой?
Ага, на моём вобще стоит 85А. Не густо. Поскольку имеются варианты, тутавтоматом подумаешь об этом.
Аватара пользователя
DataKnight
Ветеран клуба АмАвто
Сообщения: 1708
Зарегистрирован: 14 ноя 2008, 20:46
Откуда: Москва (СВАО-Марьина Роща)

Re: Вопрос про генератор

Сообщение DataKnight » 06 июл 2011, 12:54

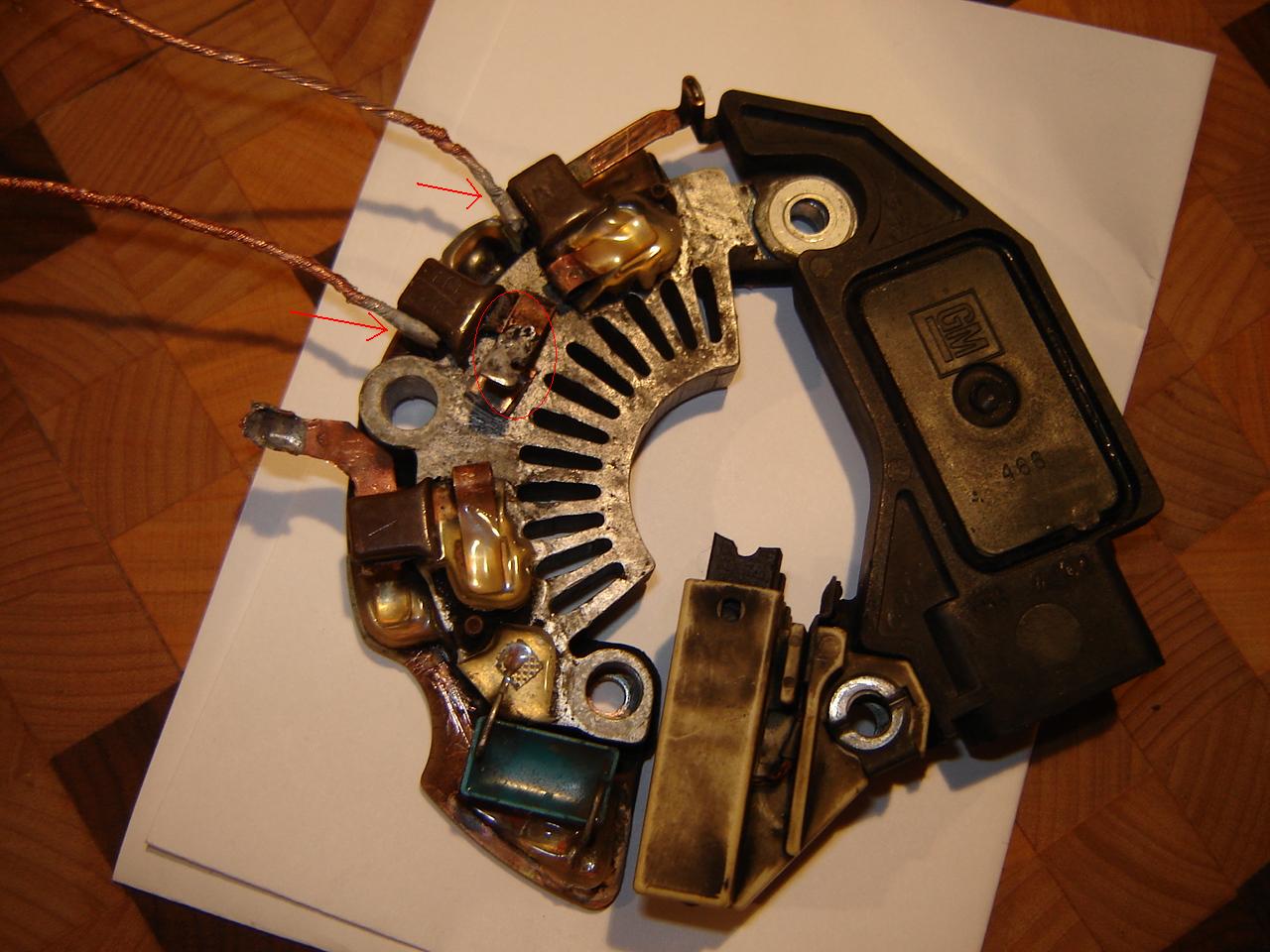

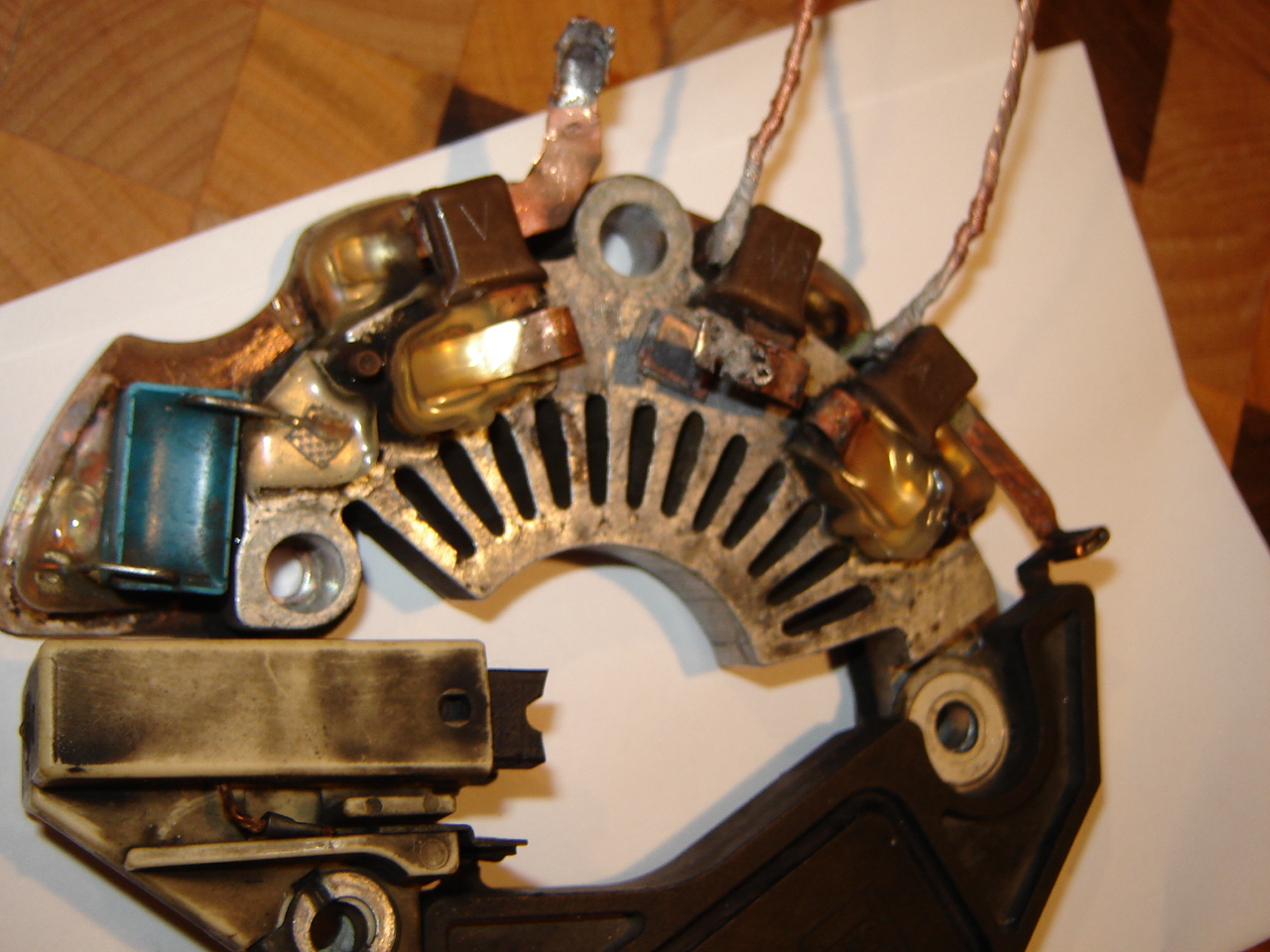

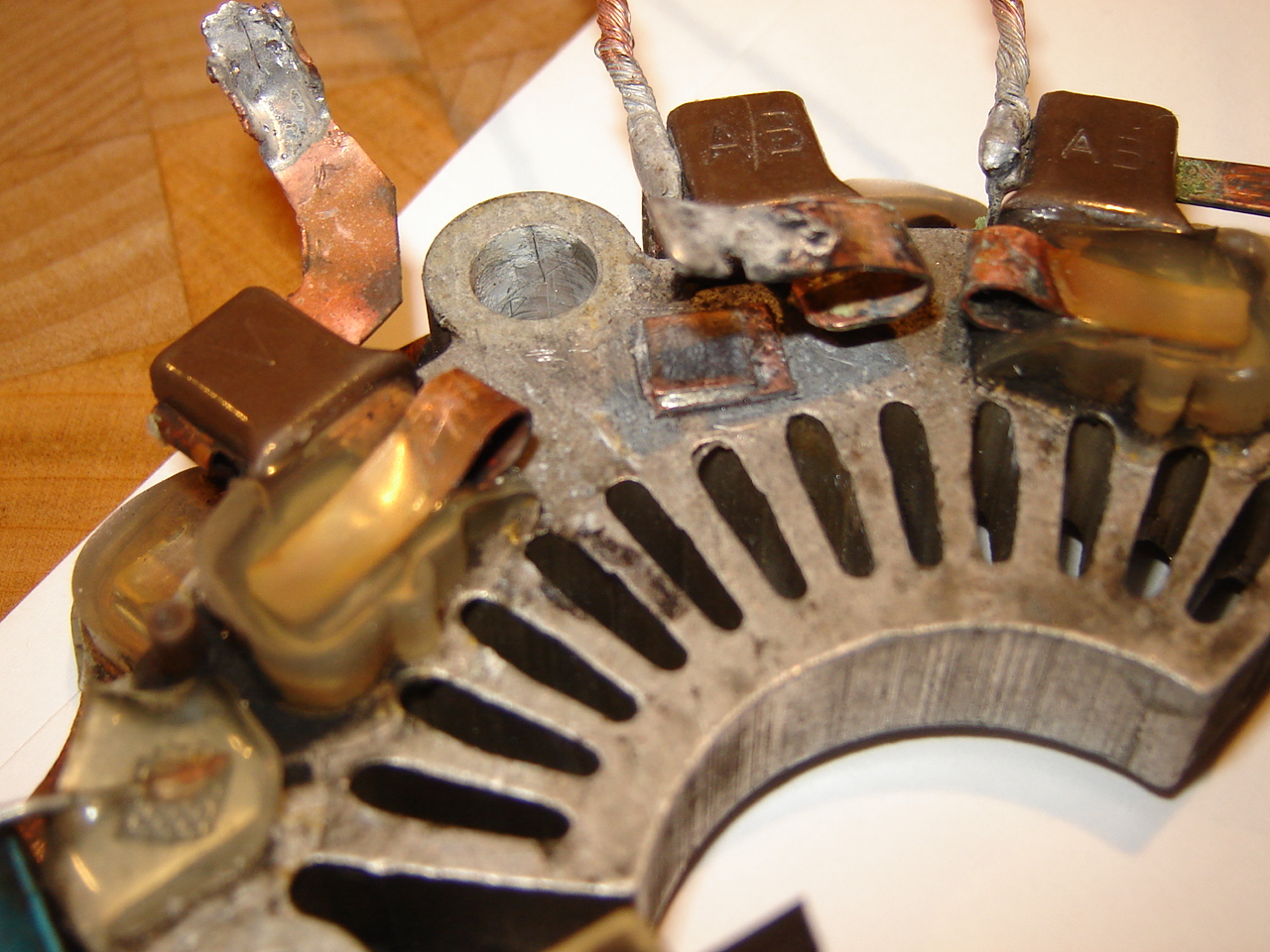

Вот и слайды того самого щёточного узла.
В кружке "отпаявшийся" контакт, неподдающийся пайке с кислотой. Что за сплав - не знаю, следы от прежнего припоя вроде бы как бы имелись...
Стрелки на концах, отвалившихся, припаянных. Там пайка поддалась.
Вложения
Аватара пользователя
SpaceBar
МегаМонстерус
Сообщения: 10949
Зарегистрирован: 16 мар 2005, 00:29
Откуда: Москва, ТиНАО
Контактная информация:

Re: Вопрос про генератор

Сообщение SpaceBar » 06 июл 2011, 13:03

offtop: а вы трогали свой генератор? :)
